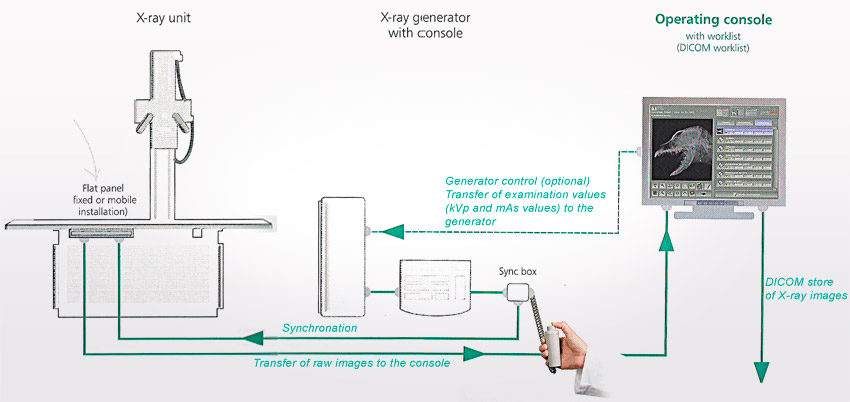

COMO FAZER FUNCIONAR UM KIT DE ATUALIZAÇÃO DO DR MEDICI?

- O painel sem a caixa de proteção tem as mesmas medidas de um cassette convencional 35 x 43. Portanto,
não é necessário reconstruir um novo Bucky.

CONFIGURAÇÃO DO FORNECIMENTO DO KIT DE ATUALIZAÇÃO MEDICI.

1 - Flat panel (versão para instalação fixa ou móvel).
Dependendo dos requisitos e sua configuração prática, pode ser usado “flat panel” de vários fabricantes e
tamanhos e resoluções diferentes: (30 x 40)cm, (36 x 43)
Alguns “flat panels” à disposição.
Painel móvel / Painel para instalação fixa / Painel dental.

2 - Console de operação com “touchscreen” e software de aquisição de raios-X dicomPACS*DX-R.
 PC com “touchsreen” e suporte de parede, se necessário.
 Software de aquisição incluindo;
- software de operação,
- guia de posicionamento de raios-X para cães, e cavalos,
- processador de imagem dicomPACS*DX-R,
- software de avaliação de imagem inclui medidas HD,
- criação de CDs de pacientes,
- armazenamento e transferência de imagens em DICOM para sistema de gerenciamento de imagens
(PACS).

SOFTWARE

BENEFÍCIOS DO SOFTWARE DE AQUISIÇÃO DE RAIOS-X dicomPACS*DX-R.

- Moderna interface gráfica (GUI) adaptável à quase todas linguagens.
- Operação “touchscreen” – para assegurar o trabalho rápido e eficiente com fluxo suave sem complicações.
- Captura de dados do paciente via DICOM Worklist, BDT / GDT, HL7 ou outros protocolos – os dados podem
ser obtidos também manualmente.
- Utilização de DICOM Procedure Codes para a transferência de todos os dados relevantes de exames
conectados diretamente ao sistema de gerenciamento do paciente (HIS / RIS).
- Partes do corpo livremente configuráveis com mais de 200 posições, incluindo numerosos possíveis ajustes
já visto na medicina veterinária.
- Registro de pacientes de emergência rápido e seguro.
- Permite ao usuário alternar entre os exames de um paciente, p. ex., para evitar reposicionar o paciente
várias vezes.
- Permite ao usuário adicionar imagens posteriormente a um exame, mesmo após a sua conclusão.
- Ferramenta especial para medicina veterinária, assim como uma caixa de diálogo extra para pacientes e
dados do proprietário, medição de displasia do quadril, filtro especial de imagem, TPLO, TTP, Buchanan’s
Vetrtebral Heart Score (Indice Cardíaco Vertebral do Buchanan), índice de distração, multi operação do
gerador integrados para alternar entre sistemas móveis e estacionárias e muito mais.
- Entrada de procedimentos de exames macro decorrentes como p. ex., exames de pré-compra para cavalos.
- Guia de posicionamento radiográfico totalmente integrado para cada exame em medicina veterinária,
incluindo amplas informações, fotos e imagem de raios-X ideal.
- Facilidade no manuseio do “flat panel” e um sensor intraoral RVC

BENEFÍCIO DA FLEXIBILIDADE NA AQUISIÇÃO DE IMAGEM.

- Integração de vários “flat panels”, sensores dentais e sistema CR de diferentes fabricantes.
- Opção para conexão com 3 “flat panels” (Bucky, suporte na parede e móvel) para um sistema.
- Interface do gerador configurável permite que os usuários controlem o sistema do gerador de diferentes
fabricantes ajustando diretamente do software.
- Opção para o funcionamento em paralelo do “flat panel” com um sistema CR incluído no pacote básico. O
usuário tem a opção de pegar a imagem seguinte tanto “flat panel” como também do sistema CR integrado.
Esta flexibilidade proporciona um excelente conceito de emergência em caso de um defeito no “flat panel’.
- Integração de DAP (Dose Area Product Meters) – As leituras são salvas nas imagens em questão.
- AEC (Automatic Exposure Control) e ARP (Anatomical Pogrammed Radiograph), permite ao usuário ajustar
automaticamente todas as opções de raios-X para cada exposição para em seguida editar a imagem
manualmente.

OPERAÇÃO DO SOFTWARE DE AQUISIÇÃO.

Planejamento de trabalho.
- um simples click abre o guia de posicionamento para cavalos, cachorros e gatos.
- Diagrama de um trabalho específico de de raios-X.
- Botão para planejamento de trabalho de raios-X para cães, gatos, cavalos e animais silvestres.

GUIA DE POSICIONAMENTO DE ANIMAL.

- Oferece inúmeras dicas e truques para posicionamento correto do animal, centralização de raios-X, para
evitar erros mais comuns.
- Mostra uma correta imagem de raios-X.
• Uso amigável da interface gráfica.
• Operação intuitiva pelo “touchsreen”

Controle do gerador.

- O display do painel do gerador – todos os valores e ajustes (kVp, mAs, focos, etc) recomendados exame
específico.
Visualização de imagem de raios-X e lista de trabalho (worklist).
- Visualização da imagem de raios-X atual.

OPERAÇÃO DO SOFTWARE DE AQUISIÇÃO

Visualizador profissional integrado.
- A lupa torna avaliação diagnóstica muito mais fácil.

VISUALIZAÇÃO DA FUNÇÃO PESQUISA

Extensa ferramenta de pesquisa facilita a comparação de exames de raios-X, incluindo aqueles de
diferentes pacientes.

FERRAMENTAS ÚTEIS

Modulo Integrado de Próteses
Ferramenta de Medição para TTA
Função de Medição Integrado
Ferramenta de Medição para TPLO
Medidas de Indice de Distração
VHS de acordo com Buchanan

PROCESSAMENTO DE IMAGENS

Processamento de imagem automática para qualidade ideal.
- Imagem perfeita em todos os momentos – geralmente sem necessidade de ajustes.
- Software integrado para optimização automática de imagem.
- Processamento profissional de imagem adaptável para cada exame individual obtendo a melhor
configuração possível de imagem para necessidade de cada cliente.
- Devido a processos especialmente desenvolvidos, o processamento de imagens permite ao usuário variar o
ajuste de raios-X em escala maior, enquanto a qualidade de imagem permanece praticamente o mesmo
(possibilidade de redução de dosagem).
- Ossos e tecidos moles na imagem – este permite ao usuário melhorar significativamente o seu diagnóstico.
- Detalhes de ossos e microestruturas são muito fáceis de reconhecer.
- Supressão de ruídos.
- Máscara negra (“veneziana” automática).
- Remoção automática de linhas de grade quando utilizadas com grade fixa.
Exposição com processamento padrão de imagem.
Exposição com processamento dicomPACS*DX-R.

DIAGNÓSTICO POR IMAGEM NO MAIS ALTO NÍVEL

- Completamente integrado dicomPACS*Viewer for image diagnosis, além de , manipulação de imagens,
opção de exportação, ajuste de layout, interface livremente configurável muito mais.
- Zoom contínuo, PAN, magnificador, ROI, rotação, espelho, etc.
- inserção de anotações nas imagens, p.ex., texto, setas, etc.
- Medições de distâncias, ângulos, áreas e densidades.
- Oferece muitas ferramentas adicionais: TPLO, TTA, Buchanan’s VHS – índice Cardíaco Vertebral, Índice de
distração, ângulo de Cobb’s, medidas de HD, medida de obliquidade pélvica, captação integrada de relatórios
de diagnósticos, etc.
- Impressão de imagens tanto em impressoras do Windows ou imagens a laser.
- Criação de CDs de pacientes em DICOM com livre visualização.
- Exportação de imagem em JPEG, TIFF, BMP e formato DICOM.
- Fácil de fazer upgrade, integrando para sistema de gerenciamento de imagens PACS

DISTRIBUIÇÃO DE IMAGEM
Através da internet web server (opcional).

- Distribuição de imagem pelo mundo para colegas e pacientes via dicomPACS*Web Server (opcional) –
Imagens podem ser acessadas de qualquer PC com acesso via internet.
- Opção de roteamento automático de imagens para radiologistas externos.
- Se solicitado, as imagens podem ser arquivadas externamente via web server.
- Imagens podem ser enviadas para sistema de gerenciamento de imagens ou alguns bancos de dados via
DICOM STORE.
OPÇÕES para upgrade do software de aquisição de raios-X dicomPACS*DX-R.
dicomPACS*DX-R pode não ser usado somente como um software para a aquisição e processamento de
imagens de raios-X, como também fazer upgrade para um MiniPACS ou mesmo para um empreendimento
PACS de Multi Modalidade. Mais de 5.000 estações de trabalhos instalados em mais de 35 países, provando
que os nossos clientes estão satisfeitos.
- Um simples sistema de estação de trabalho com software dicomPACS*DX-R, pode fazer upgrade com as
seguintes opções.

MAIS OPCIONAL PARA FUNÇÃO DE VISUALIZAÇÃO.

- Pode ser instalado nos sistemas Windows, Apple Mac e Linux.
- Formação de imagens de pernas e de colunas inteiras (montagem de imagens).
- Elaboração de laudo com imagens integradas no MS Word.
- Conexão com alguns monitores de diagnóstico.
- Inclusão adicional de pacientes com os dados de exames com sua análise estatística livremente
configurável.
- Trabalha com modelos de próteses digitais para planejamento de cirurgia e documentação – Modelos de
próteses podem ser selecionados a partir de um conjunto e inseridos na imagem conforme escolhido.
- Funções radiológicas adicionais como MIP (Maximun Intensity Projection), MPR (Multiplanar Reconstruction)
e “ hanging protocols”.

OPÇÕES

Upgrade para uma integração com PACS Multimodalidade
- Recepção DICOM de qualquer fonte DICOM, p. ex. CT, MRI, ultrassom, etc.
- Distribuição DICOM com regras livremente configuráveis.
- DICOM DIR importa para arquivamento no CDs de pacientes de outros fabricantes.
- DICOM Consultar / recuperar (SCP / SCU).
- DICOM Auto pre-busca.
- DICOM Print Server para converter DICOM Basic Print na impressora de trabalho Windows.
- Compressão DICOM de acordo com regras livremente configuráveis.
- DICOM CD/DVD Módulo backup, também via “robot systems”.
- Integração de scanners de filmes e documentos.
- Digitalização de sinais de vídeo padrão e não padrão, p. ex., endoscopia e angiografia, etc.
- Sincronização automática completa de duas imagens do banco de dados. p. ex., laptop e arquivo principal.
- Troca de imagens e laudos entre diferentes clinicas, por meio de tele radiologia.
- Web Server Intranet: distribuição de imagens dentro do hospital e exibe as imagens em um navegador web.
- Web Server Internet: permite a distribuição de imagem em todo o mundo para médicos e pacientes via
internet.
Image sources: gradores de imagens
Image displaying: mostrando imagens
Image viewing: visualização de imagens
Picture archiving: Arquivamento de imagens
